製品紹介

リール、カレンダー、ドライヤー、プレス、ワイヤー抄紙機の各パートの設計製作、改造

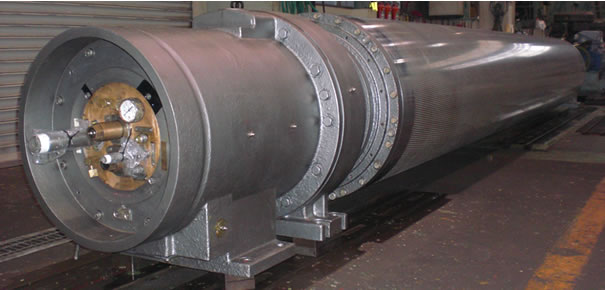

サクションロール

サクションロール

製紙工程において紙やフェルトの脱水処理及びサクションボックスを低圧、高圧のゾーン分けをし、紙の搬送を行うロール

孔明け加工

孔明け加工にはガンドリル機とツイストドリル機の2台を保有し用途に応じて選択可能です

(単位:mm)
  ガンドリル ツイストドリル
ロール外径 最小 φ450 φ300
最大 φ1800 φ1200
ロール面長 最小 2500 900
最大 9000 5000
孔径(ドリル) φ4.0 φ4.5 φ4.8 φ5.2 φ6.0
φ6.5 φ6.8 φ7.0 φ7.5
φ3.0~φ9.0
孔径(面取) φ6.0×60° φ7.5×60°
φ8.2×60° φ9.0×60°
φ10.5×60° φ11.0×36°
φ6.0~φ12.0
30° 60° (18°)

上記以外の寸法につきましてはお問い合わせください。

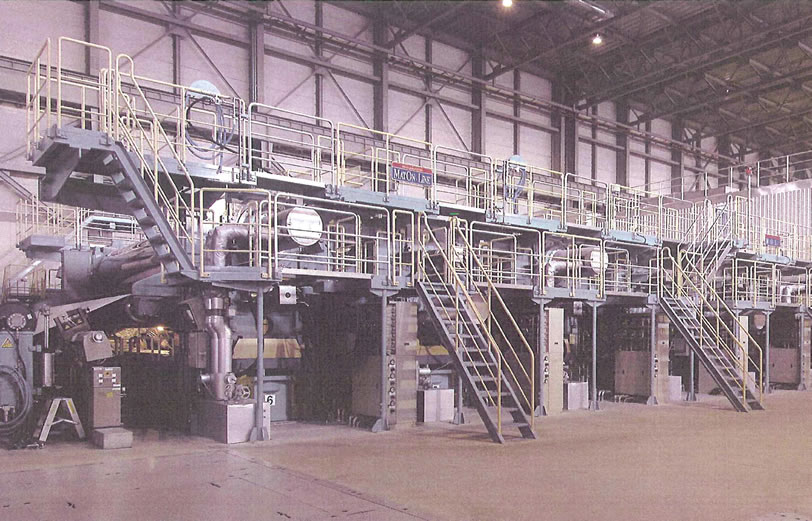

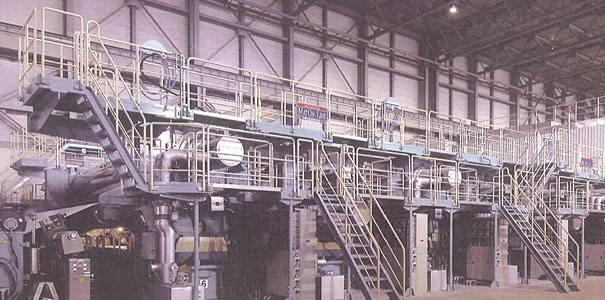

カレンダー

カレンダー

親会社(株)淀川製鋼所のスイミングロール、マルチハイドロロール等を採用したソフトカレンダー(MOLカレンダー)及びハードニップカレンダー

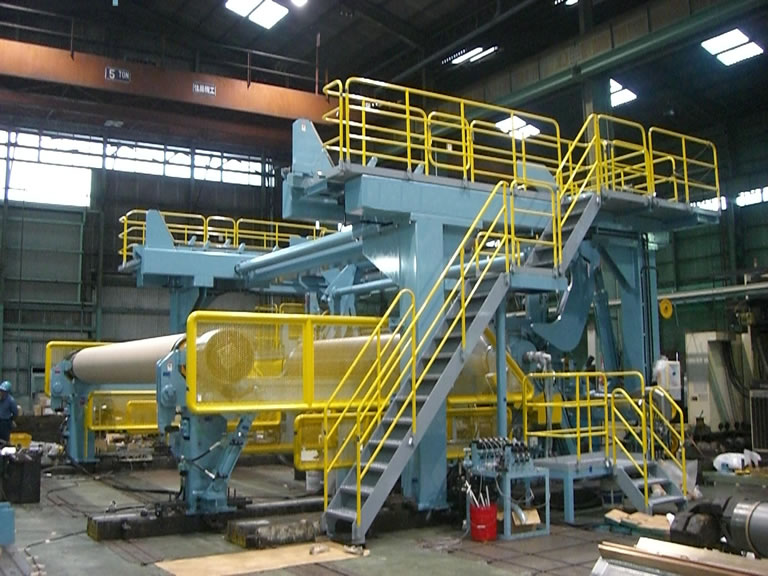

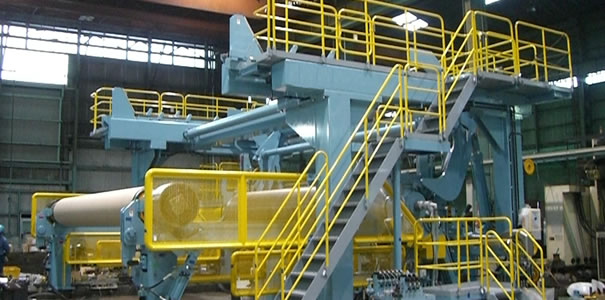

ポープリール

ポープリール

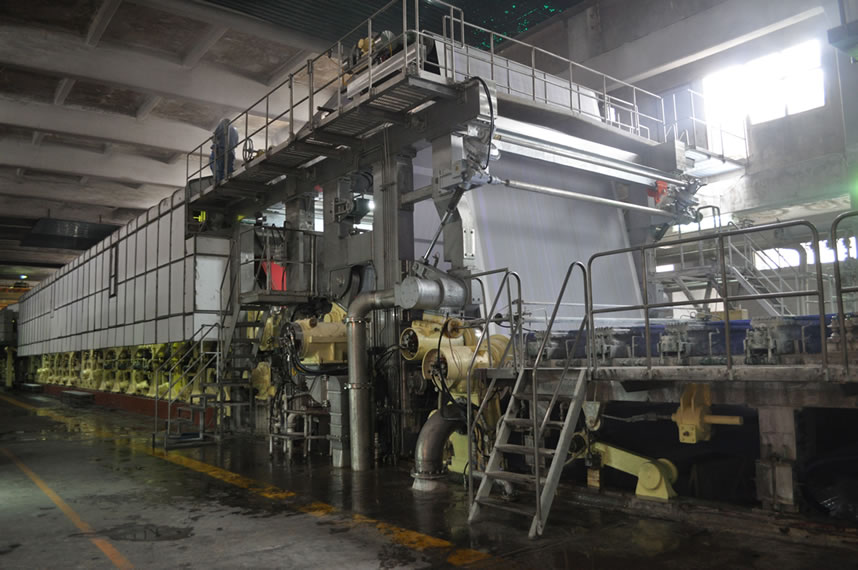

プレスパート

プレスパート

各種ロール・製品

ワイヤーパート
  • ワイヤーロール
  • ブレストロール
  • サクションクーチロール
  • サクションピックアップロール
    改造・新規製作
ドライパート
  • カンバスロール
  • ドライヤー
  • ドライヤーギア
  • カンバスストレッチャー装置
    改造・新規製作
リールパート
  • ペーパーロール
  • 自動枠替装置
  • リール一式 改造・新規製作
プレスパート
  • フェルトロール
  • ブレスロール
  • サクションロール
  • 自動ガイド装置
  • 加圧装置 改造・新規製作
カレンダーパート
  • ペーパーロール
  • カレンダー装置一式 改造・新規製作
その他
  • サクションロール、その他ロールのオーバーホール

各種ロールバランス

2000mm
面長 9300mm
重量 9000kg

詳細についてはお問い合わせください。

御不明な点はお問い合わせ下さい。
